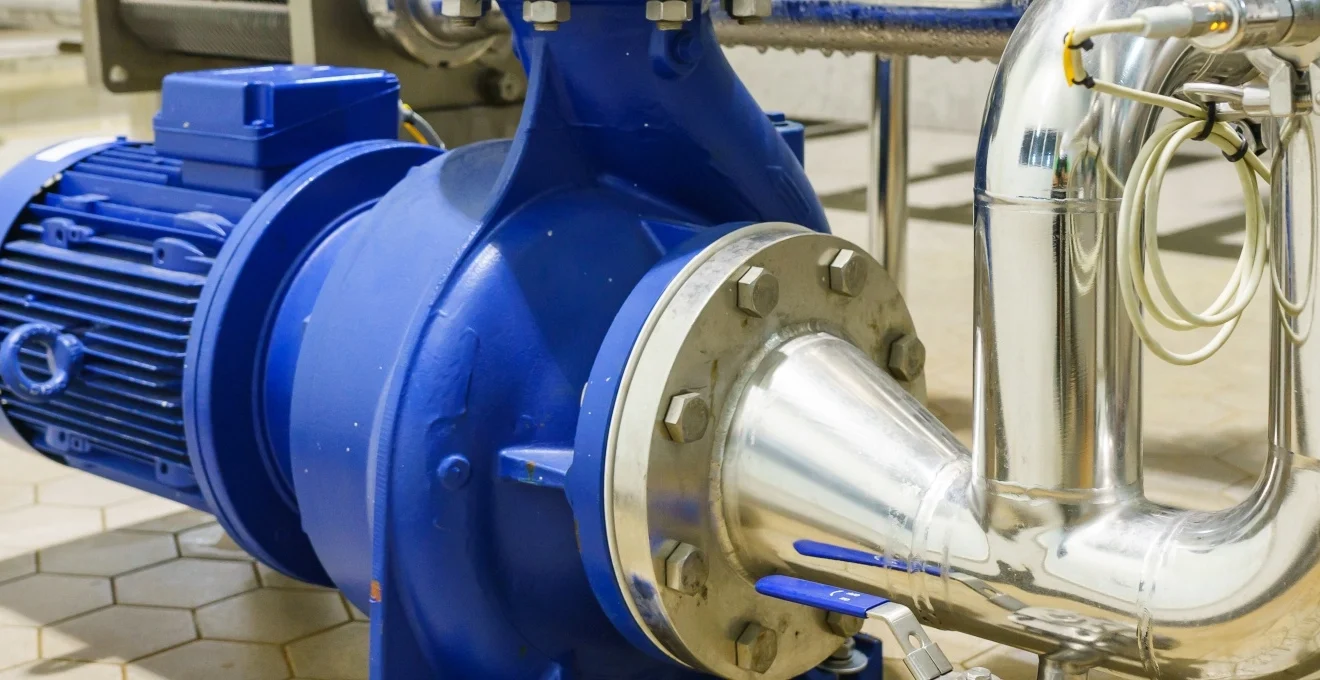

Le dimensionnement d'une pompe pour une installation sanitaire domestique est une étape cruciale pour garantir un approvisionnement en eau efficace et fiable. Les pompes Lowara, réputées pour leur qualité et leur performance, offrent des solutions adaptées aux besoins spécifiques des systèmes sanitaires résidentiels. Un choix judicieux de pompe permet non seulement d'optimiser la distribution d'eau mais aussi de réaliser des économies d'énergie substantielles. Cette démarche nécessite une analyse approfondie des paramètres hydrauliques et une compréhension des caractéristiques techniques des équipements.
Analyse des besoins hydrauliques d'une installation sanitaire résidentielle
Avant de sélectionner une pompe Lowara, il est essentiel de procéder à une évaluation minutieuse des besoins hydrauliques de l'habitation. Cette analyse prend en compte plusieurs facteurs déterminants pour le dimensionnement adéquat de la pompe. Parmi ces éléments, on retrouve le nombre de points d'eau, la consommation moyenne quotidienne, et les débits de pointe prévisibles.
La première étape consiste à établir un inventaire exhaustif des équipements sanitaires présents dans la résidence. Cela inclut les robinets, les douches, les toilettes, mais aussi les appareils électroménagers consommateurs d'eau comme le lave-linge ou le lave-vaisselle. Chaque point d'utilisation a des exigences spécifiques en termes de débit et de pression qu'il faut prendre en compte.
Ensuite, il convient d'estimer la consommation d'eau journalière de la maisonnée. Cette estimation se base généralement sur le nombre d'occupants et leurs habitudes de consommation. En moyenne, on considère qu'une personne utilise entre 100 et 150 litres d'eau par jour pour ses besoins domestiques. Cette donnée permet de dimensionner le volume d'eau à pomper sur une période de 24 heures.
Les débits de pointe représentent les moments où la demande en eau est la plus élevée, typiquement le matin et le soir. Il est crucial de prendre en compte ces pics de consommation pour s'assurer que la pompe sera capable de répondre à la demande maximale sans perte de pression significative. Un calcul précis des débits de pointe garantit un confort d'utilisation optimal pour tous les occupants de la maison.
L'analyse des besoins hydrauliques est la pierre angulaire d'un dimensionnement réussi. Une évaluation précise permet d'éviter les erreurs de surdimensionnement ou de sous-dimensionnement qui pourraient compromettre l'efficacité du système.
Une fois ces données collectées, il devient possible de déterminer le débit nominal nécessaire pour l'installation. Ce débit, exprimé en mètres cubes par heure (m³/h) ou en litres par minute (l/min), servira de base pour la sélection de la pompe Lowara la plus adaptée. Il est recommandé d'ajouter une marge de sécurité d'environ 10% à 20% au débit calculé pour anticiper d'éventuelles variations de consommation futures.
Critères de sélection d'une pompe lowara adaptée
La sélection d'une pompe Lowara pour une installation sanitaire domestique repose sur plusieurs critères techniques essentiels. Ces paramètres permettent de garantir que la pompe choisie répondra parfaitement aux exigences spécifiques du système hydraulique de la résidence. Une attention particulière doit être portée à chacun de ces aspects pour assurer une performance optimale et une longévité accrue de l'équipement.
Débit nominal et hauteur manométrique totale
Le débit nominal et la hauteur manométrique totale (HMT) sont deux caractéristiques fondamentales pour le choix d'une pompe. Le débit nominal, déterminé lors de l'analyse des besoins hydrauliques, doit correspondre à la capacité de la pompe à fournir le volume d'eau requis. La HMT, quant à elle, représente la somme des hauteurs d'aspiration et de refoulement, ainsi que les pertes de charge du circuit hydraulique.
Pour calculer la HMT, il faut prendre en compte la différence de niveau entre la pompe et le point d'utilisation le plus élevé, ainsi que les pertes de charge linéaires et singulières dans les canalisations. Ces pertes dépendent de la longueur des tuyaux, de leur diamètre, et des différents raccords et vannes présents sur le circuit. Une estimation précise de la HMT est cruciale pour s'assurer que la pompe sera capable de vaincre toutes les résistances du réseau et de fournir la pression nécessaire aux points d'utilisation.
Pression de service et NPSH requis
La pression de service est un autre paramètre important à considérer. Elle doit être suffisante pour alimenter tous les points d'eau de la maison, y compris ceux situés aux étages supérieurs, tout en maintenant un confort d'utilisation optimal. En règle générale, une pression comprise entre 2 et 3 bars est recommandée pour une installation sanitaire domestique.
Le NPSH (Net Positive Suction Head) requis est une donnée technique fournie par le fabricant qui indique la pression minimale nécessaire à l'entrée de la pompe pour éviter le phénomène de cavitation. Ce phénomène, qui se produit lorsque la pression chute en dessous de la pression de vapeur du liquide, peut endommager sérieusement la pompe. Il est donc essentiel de s'assurer que le NPSH disponible dans l'installation est supérieur au NPSH requis par la pompe.
Rendement énergétique et courbes caractéristiques
Le rendement énergétique d'une pompe Lowara est un critère de plus en plus important dans le contexte actuel de maîtrise de la consommation d'énergie. Les pompes et stations de relevage Lowara sont conçues pour offrir des performances élevées tout en minimisant la consommation électrique. Il est recommandé de choisir une pompe dont le point de fonctionnement se situe dans la zone de meilleur rendement de sa courbe caractéristique.
Les courbes caractéristiques fournies par le fabricant sont des outils essentiels pour la sélection de la pompe. Elles permettent de visualiser les performances de la pompe en termes de débit, de hauteur manométrique et de rendement. L'analyse de ces courbes permet de s'assurer que la pompe fonctionnera de manière optimale dans les conditions spécifiques de l'installation.
Matériaux et résistance à la corrosion
La durabilité d'une pompe dépend en grande partie des matériaux utilisés pour sa fabrication. Dans le cas d'une installation sanitaire domestique, il est crucial de choisir des matériaux résistants à la corrosion et compatibles avec la qualité de l'eau distribuée. Les pompes Lowara proposent différentes options de matériaux, tels que l'acier inoxydable ou des alliages spécifiques, adaptés aux différentes conditions d'utilisation.
La résistance à la corrosion est particulièrement importante pour les composants en contact direct avec l'eau, comme la roue et le corps de pompe. Un choix judicieux des matériaux permet de prolonger la durée de vie de la pompe et de maintenir la qualité de l'eau distribuée.
Calcul du point de fonctionnement optimal
Le calcul du point de fonctionnement optimal d'une pompe Lowara est une étape cruciale dans le processus de dimensionnement. Ce point représente l'intersection entre la courbe caractéristique de la pompe et la courbe de résistance du réseau hydraulique. Il détermine les conditions dans lesquelles la pompe fonctionnera de manière la plus efficace, alliant performance et économie d'énergie.
Méthode graphique avec courbes Q-H
La méthode graphique utilisant les courbes Q-H (débit-hauteur) est une approche classique pour déterminer le point de fonctionnement. Elle consiste à superposer la courbe caractéristique de la pompe avec la courbe de résistance du réseau. La courbe de la pompe est fournie par le fabricant, tandis que la courbe du réseau doit être calculée en fonction des caractéristiques spécifiques de l'installation.
Pour construire la courbe du réseau, il faut prendre en compte la hauteur géométrique totale et les pertes de charge. La hauteur géométrique représente la différence de niveau entre le point d'aspiration et le point de refoulement le plus élevé. Les pertes de charge, quant à elles, évoluent de manière quadratique en fonction du débit.
Le point d'intersection entre ces deux courbes indique le point de fonctionnement naturel de la pompe dans le système. Il est essentiel que ce point se situe dans la zone de meilleur rendement de la pompe pour optimiser son efficacité énergétique.
Utilisation du logiciel xylect de lowara
Pour faciliter le processus de sélection et de dimensionnement, Lowara met à disposition le logiciel Xylect. Cet outil puissant permet de simuler différentes configurations et de déterminer rapidement la pompe la plus adaptée aux besoins spécifiques de l'installation. Le logiciel prend en compte tous les paramètres techniques et permet de visualiser les courbes de performance en temps réel.
L'utilisation de Xylect présente plusieurs avantages :
- Précision accrue dans la sélection de la pompe
- Gain de temps considérable dans le processus de dimensionnement
- Possibilité de comparer rapidement différentes options
- Accès à une base de données complète des produits Lowara
- Génération automatique de rapports techniques détaillés
Grâce à cet outil, les professionnels peuvent optimiser leurs choix et s'assurer que la pompe sélectionnée répondra parfaitement aux exigences de l'installation sanitaire domestique.
Ajustement du diamètre de la roue
Dans certains cas, il peut être nécessaire d'ajuster le diamètre de la roue de la pompe pour atteindre le point de fonctionnement souhaité. Cette opération, appelée rognage , permet de modifier légèrement les performances de la pompe pour l'adapter au mieux aux caractéristiques du réseau.
Le rognage de la roue a pour effet de réduire la hauteur manométrique et le débit de la pompe. Cette technique est particulièrement utile lorsque le point de fonctionnement calculé se situe légèrement en dehors de la plage optimale de la pompe sélectionnée. Cependant, il est important de noter que le rognage doit être effectué avec précaution et dans les limites recommandées par le fabricant pour ne pas compromettre l'équilibrage et l'efficacité de la pompe.
Installation et raccordement de la pompe lowara
Une fois la pompe Lowara sélectionnée et dimensionnée, son installation et son raccordement doivent être réalisés avec soin pour garantir un fonctionnement optimal et durable. Cette étape requiert une attention particulière à plusieurs aspects techniques qui influenceront directement les performances et la longévité de l'équipement.
Positionnement et fixation sur socle antivibratoire
Le positionnement de la pompe est crucial pour son bon fonctionnement. Elle doit être installée dans un endroit sec, bien ventilé et facilement accessible pour les opérations de maintenance. Il est recommandé de placer la pompe le plus près possible du point d'aspiration pour minimiser les pertes de charge à l'aspiration.
La fixation de la pompe sur un socle antivibratoire est essentielle pour réduire les vibrations et le bruit. Ce socle doit être suffisamment rigide et lourd pour absorber les vibrations générées par la pompe en fonctionnement. L'utilisation de silent-blocs ou de plots antivibratoires entre la pompe et le socle permet d'améliorer encore l'isolation vibratoire.
Dimensionnement des canalisations d'aspiration et de refoulement
Le dimensionnement correct des canalisations est un facteur déterminant pour les performances de l'installation. Les diamètres des tuyaux d'aspiration et de refoulement doivent être choisis en fonction du débit nominal de la pompe pour limiter les pertes de charge.
Pour la canalisation d'aspiration, il est généralement recommandé de choisir un diamètre légèrement supérieur à celui de l'orifice d'aspiration de la pompe. Cela permet de réduire les pertes de charge et d'éviter les risques de cavitation. La vitesse d'écoulement dans cette canalisation ne doit pas dépasser 1,5 m/s.
Concernant la canalisation de refoulement, son diamètre peut être égal ou légèrement inférieur à celui de l'orifice de refoulement de la pompe. La vitesse d'écoulement maximale recommandée est de 2,5 m/s pour limiter les pertes de charge et le bruit.
Raccordement électrique et protection thermique
Le raccordement électrique de la pompe Lowara doit être effectué par un professionnel qualifié, conformément aux normes en vigueur. Il est essentiel de vérifier que la tension et la fréquence du réseau correspondent aux caractéristiques du moteur de la pompe.
La protection thermique du moteur est indispensable pour prévenir les dommages dus à une surchauffe. Cette protection peut être intégrée au moteur ou installée dans le tableau électrique. Elle doit être réglée en fonction de l'intensité nominale du moteur indiquée sur la plaque signalétique.
Il est également recommandé d'installer un dispositif de protection contre le manque d'eau, tel qu'un pressostat ou une sonde de niveau , pour éviter que la pompe ne fonctionne à sec, ce qui pourrait l'endommager sérieusement.
Maintenance préventive et dépannage
Une maintenance régulière et un dépannage efficace sont essentiels pour garantir la longévité et les performances optimales d'une pompe Lowara dans une installation sanitaire domestique. Un programme d'entretien bien établi permet de prévenir les pannes et d'optimiser la durée de vie de l'équipement. De même, une connaissance des procédures de dépannage de base permet de résoudre rapidement les problèmes mineurs et de minimiser les temps d'arrêt.
Contrôle périodique des performances hydrauliques
Un contrôle régulier des performances hydrauliques de la pompe est essentiel pour détecter toute baisse d'efficacité avant qu'elle ne devienne critique. Ce contrôle implique la vérification du débit et de la pression fournis par la pompe, ainsi que la mesure de sa consommation électrique.
Pour effectuer ce contrôle, on peut utiliser un débitmètre portable et un manomètre pour mesurer respectivement le débit et la pression à la sortie de la pompe. Ces valeurs doivent être comparées aux données de la courbe caractéristique de la pompe pour s'assurer qu'elles correspondent toujours au point de fonctionnement optimal.
Une diminution significative du débit ou de la pression peut indiquer plusieurs problèmes potentiels :
- Usure de la roue ou des joints d'étanchéité
- Obstruction partielle de la roue ou des canalisations
- Problèmes d'aspiration ou présence d'air dans le système
- Défaillance du moteur électrique
En cas d'écart important par rapport aux performances nominales, il est recommandé de faire appel à un technicien spécialisé pour un diagnostic plus approfondi.
Remplacement des garnitures mécaniques
Les garnitures mécaniques sont des composants essentiels qui assurent l'étanchéité entre la partie hydraulique et la partie mécanique de la pompe. Leur usure est normale au fil du temps et leur remplacement fait partie de la maintenance préventive classique d'une pompe Lowara.
Les signes indiquant qu'un remplacement des garnitures mécaniques est nécessaire incluent :
- Présence de fuites autour de l'arbre de la pompe
- Bruit anormal ou vibrations excessives
- Baisse des performances hydrauliques
Le remplacement des garnitures mécaniques doit être effectué par un technicien qualifié, car il nécessite le démontage partiel de la pompe. Il est important d'utiliser des pièces de rechange d'origine Lowara pour garantir la compatibilité et la qualité de la réparation.
Un remplacement préventif des garnitures mécaniques, généralement recommandé tous les 2 à 3 ans selon l'utilisation, peut prévenir des pannes plus importantes et prolonger significativement la durée de vie de la pompe.
Diagnostic des dysfonctionnements courants
Même avec une maintenance régulière, des dysfonctionnements peuvent survenir. Être capable de diagnostiquer rapidement les problèmes les plus courants permet d'intervenir efficacement et de minimiser les temps d'arrêt. Voici quelques situations fréquentes et leurs causes possibles :
La pompe ne démarre pas :
- Problème d'alimentation électrique
- Déclenchement de la protection thermique
- Blocage mécanique de la roue
La pompe fonctionne mais ne débite pas :
- Présence d'air dans le circuit d'aspiration
- Vanne fermée sur le circuit de refoulement
- Hauteur d'aspiration trop importante
Débit ou pression insuffisants :
- Usure de la roue ou des garnitures mécaniques
- Sens de rotation incorrect (pour les pompes triphasées)
- Obstruction partielle des canalisations
Pour chacun de ces problèmes, une série de vérifications simples peut être effectuée avant de faire appel à un technicien spécialisé. Par exemple, pour un problème de démarrage, on vérifiera d'abord l'alimentation électrique et l'état des fusibles. Pour un problème de débit, on s'assurera que toutes les vannes sont ouvertes et que le circuit d'aspiration est correctement amorcé.
En cas de doute ou si le problème persiste après ces vérifications de base, il est recommandé de contacter le service après-vente Lowara ou un technicien agréé. Les pompes et stations de relevage Lowara bénéficient d'un réseau de support technique étendu, capable d'intervenir rapidement pour résoudre les problèmes plus complexes.
